BALUN 变换器
1.特性:
频率范围: 1~1000MHz
线圈绕制之引线接至底座之脚端,能以最短距离接触PCB板
阻抗变换器,宽波段变换器,隔离及平衡与不平衡变换器等应用
2.规格说明:(欢迎客户提出特殊规格)
(1) 类型:BALUN 变换器
(2) 尺寸(长度和高度)
(3) D: 臥式; V: 立式
(4) 圈数
(5) 结线图
3.BLT 类型

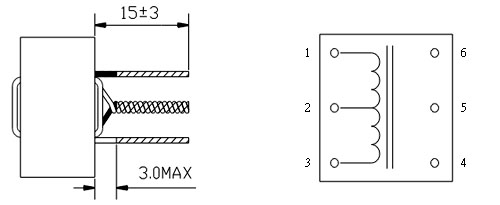

1)BLT-0605D & BLT-0607V

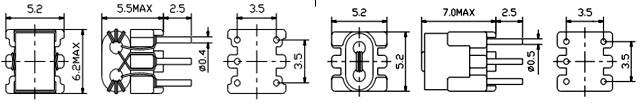

(1) 尺寸
a. BLT-0605D-XXX b. BLT-0607V-XXX

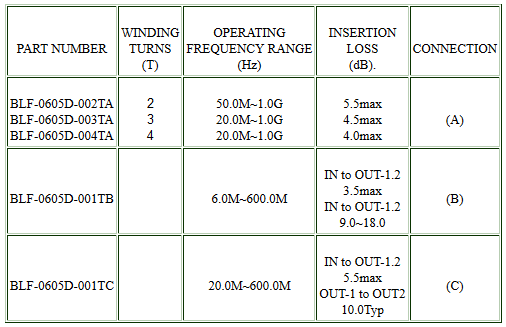

(2) 规格 (0607D SAME 0605V)
* 注: 以上为参考数据
(3) 结线图

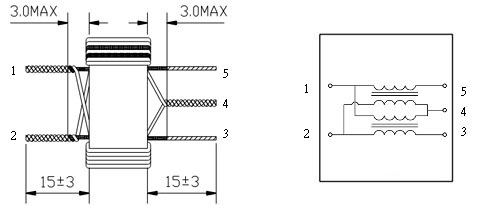

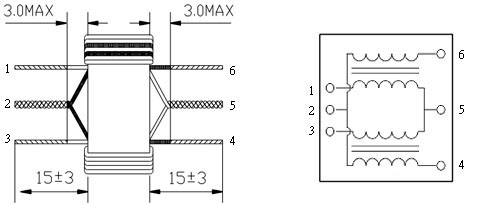

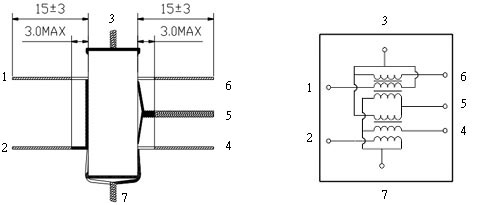

BALUN 线圈(RXH 类型)
1.尺寸(单位:mm)

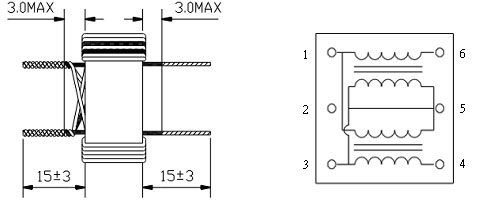

1)RH 型 2)RHH 型
3)R4H 型
2.规格说明(欢迎客户提出特殊规格)
(1)类型(Balun线圈)
(2)铁芯类型(RH 型;RHH 型;R4H 型)
(3)铁芯外径
(4)铁芯长度
(5)铁芯内径
(6)圈数

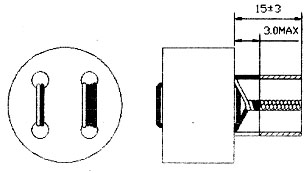

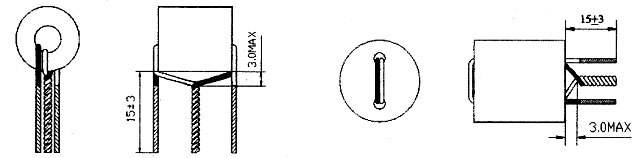

BALUN 线圈(RID 类型)
1.铁芯尺寸(单位:mm)
(1).外观
(2).铁芯尺寸说明
(A)=厚度
(B)=宽度
(C)=长度
2.规格说明(欢迎客户提出特殊规格)
(1)类型
(2)铁芯型号
(3)厚度
(4)长度(mm)
(5)宽度
(6)圈数

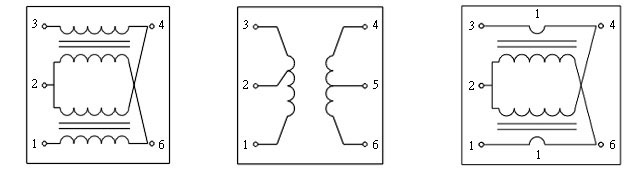

3.结线图
(1)
(2)
(3)
(4)
(5)
