LFC 線 圈

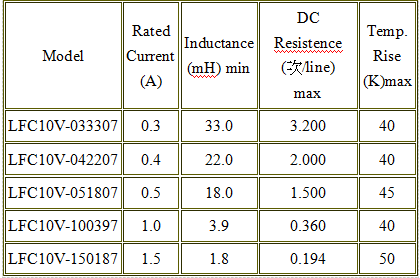

LFC10V 類型

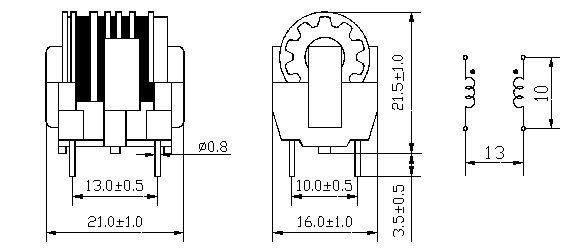

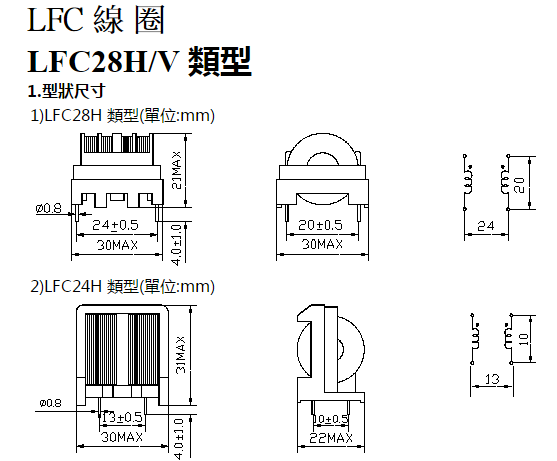

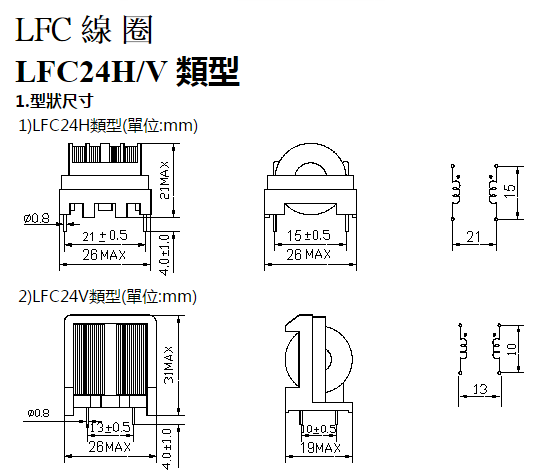

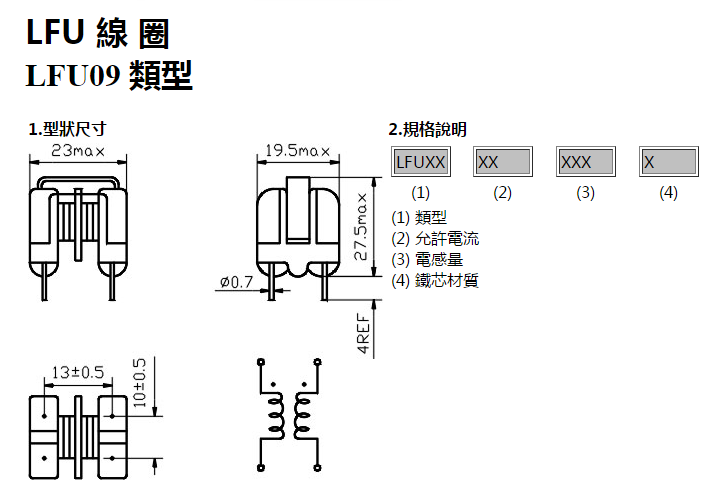

1.型狀尺寸
4.备注:
1). 耐压测试:绕组间2000V AC 50Hz 5mA 1分鐘
2). 绝缘阻抗: 500VDC 绕组间至少100MΩ
3). 温度等级:E(130℃)
4). 温度范围:-25℃ - +85℃
5). 电感量测试条件:1KHz/0.25V
6). 测试仪器:CH502 HP4284A HP4286A CH9502.

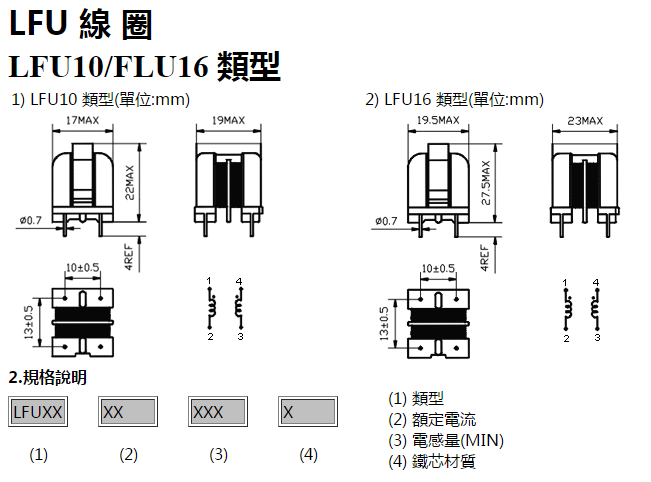

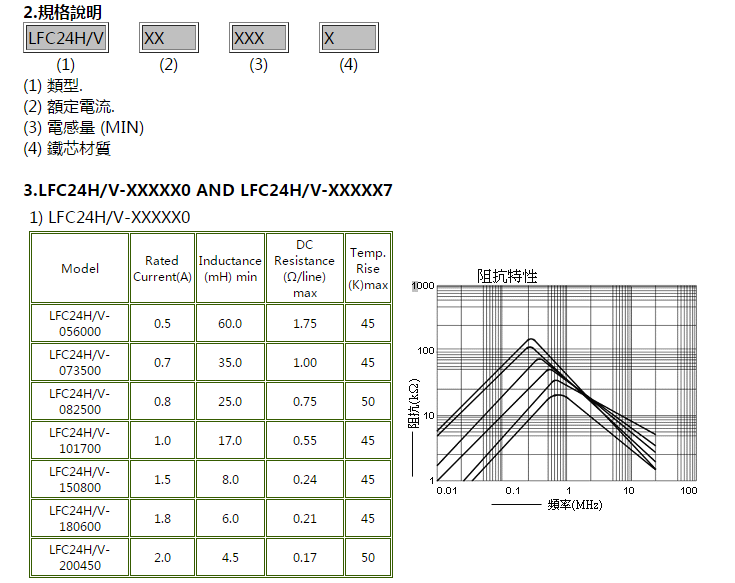

(1) 规格类型
(2) 额定电流
(3) 电感量 (MIN)
(4) 铁芯材质
4.备注:
1). 额定电压:250VAC/DC.
2). V表示立式;H表示卧式
3). 耐压测试: 绕组间2000V AC 50Hz 5mA 1分鐘异常
4). 绝缘阻抗:500VDC 绕组间至少100MΩ
5). 温度等级:E(130℃)
6). 温度范围:-25℃- +85℃
7). 电感量测试条件: 1KHz/0.25V
8). 测试仪器:CH502 HP4286A CH9052 HP4284A

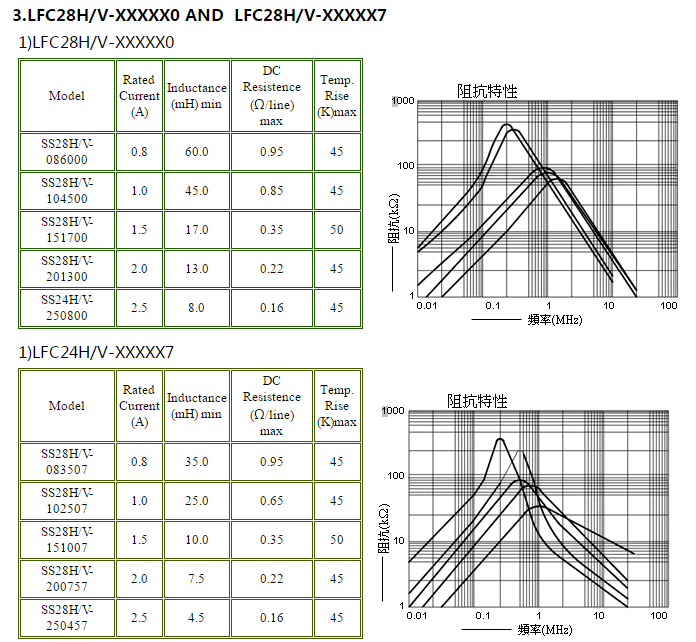

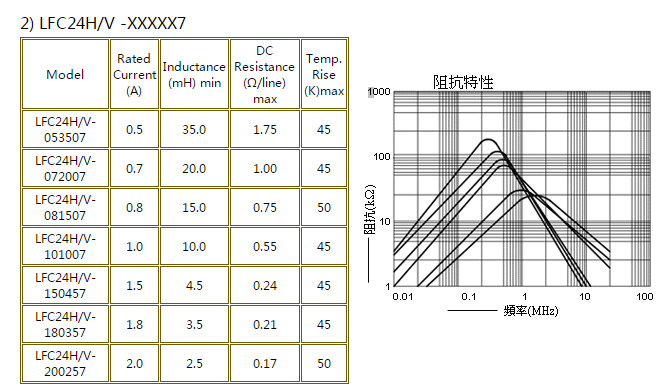

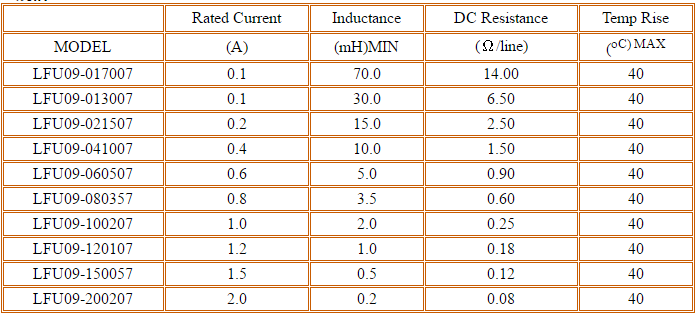

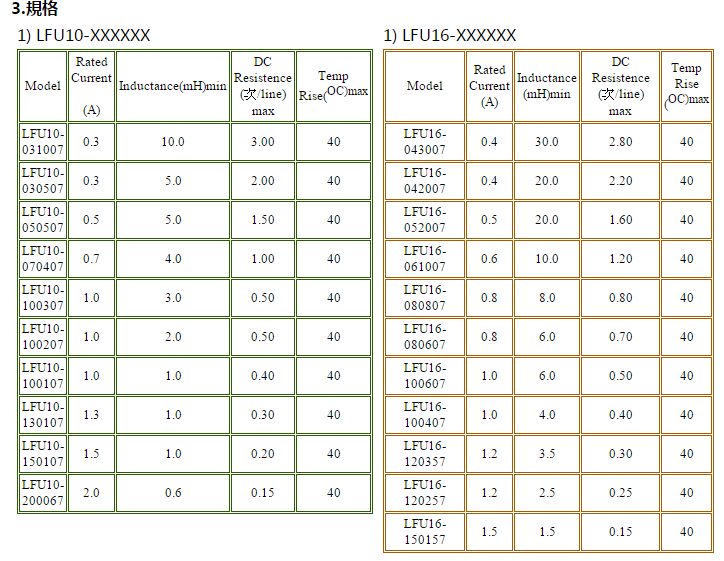

3.规格
4. 备注:
1. 额定电压:250VAC/DC.
2. 耐压测试:绕组间2000V AC 50Hz 5mA 1分鐘
3. 绝缘阻抗:500VDC 绕组间至少100MΩ
4. 温度等级:E(130℃)
5. 温度范围:-25℃ - +85℃
6. 电感量测试条件:1KHz/0.25V
7. 测试仪器: CH502 CH9052 HP4284A
