空芯电感(Air coil)




      空心线圈是一种可在高频下使用的电感器,其结构简单,性能卓越,电感量低,适用工作频率宽,工作频率可达1GHz,线材规格广泛,最大允许电流可高达50安培。空心电感产品应用于:
1. 信号发射装置
2. 信号接收装置
3. 电源滤波及扼流
4. 其他杂讯滤波
5. 高频率和高Q系统



1.结构说明


   ● 绕组方向: 右绕   左绕    疏绕(线间距和足距是可变的 )

   ● 引脚处理:  电镀  剥皮   直焊

   ● 线材规格: 线径从Φ0.09mm 到 Φ3.2mm

   ● 线圈长度:按客户要求

   ● 具体应用根据客户要求

2.规格说明(欢迎客户提出特殊规格)

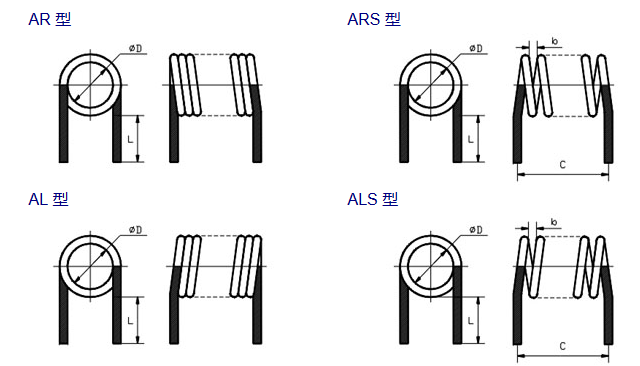

    AR  -  0.5   X  6.0   X  5.5T     N    S
    (1)      (2)        (3)         (4)      (5)  (6)
    (1) 类型: A: 型状 R: 绕向         (4) 圈数
    (2) 线规                                  (5) 线色
    (3) 内径                                  (6) 间距

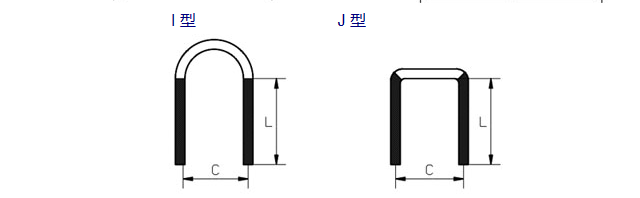

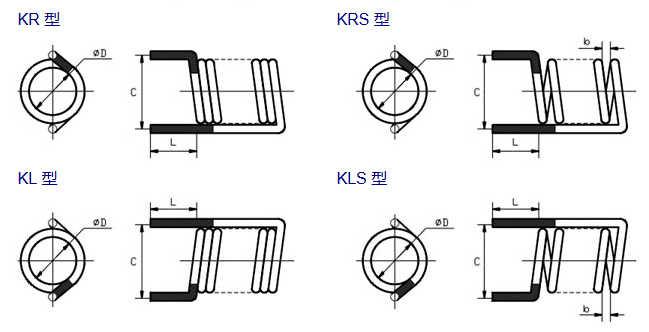

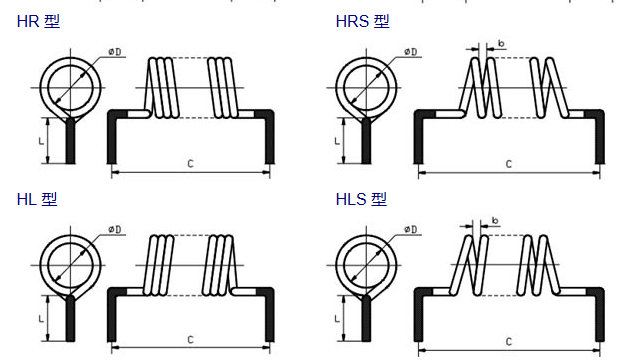

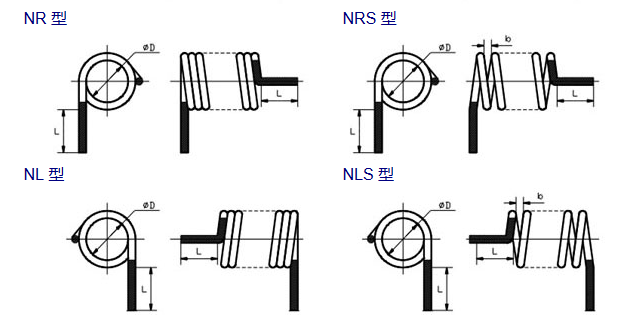

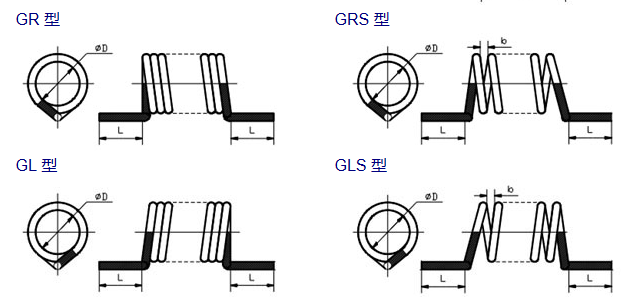

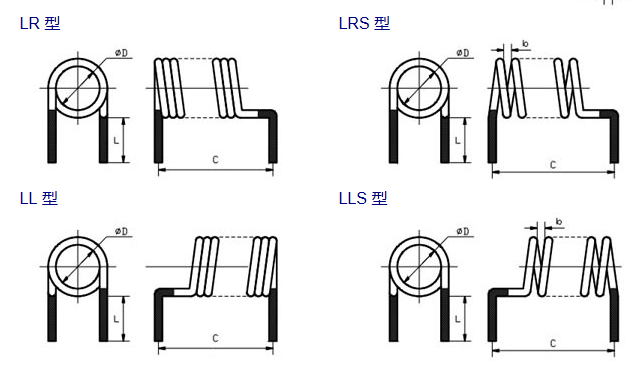

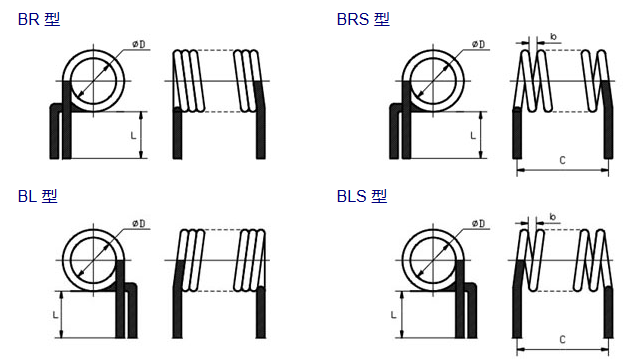

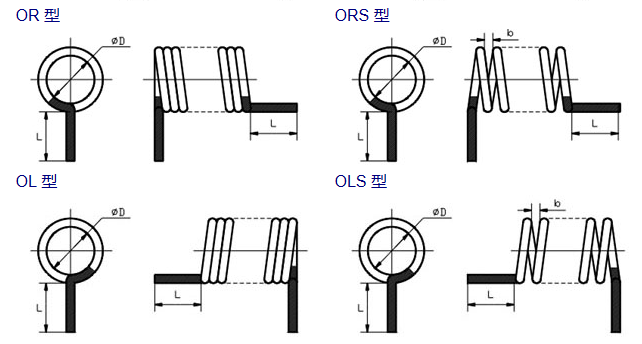

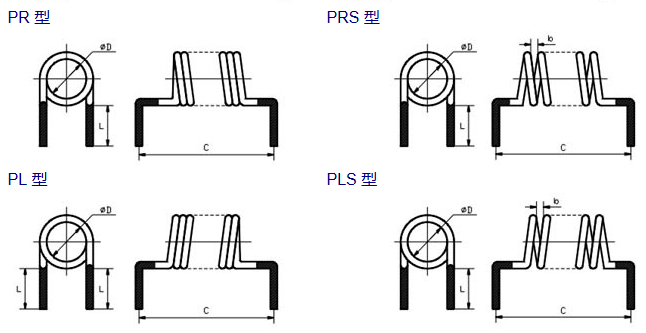

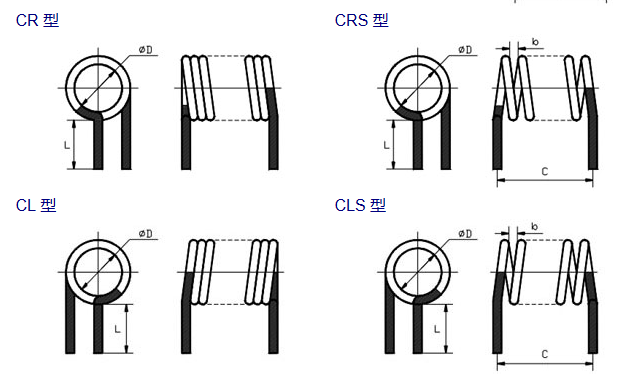

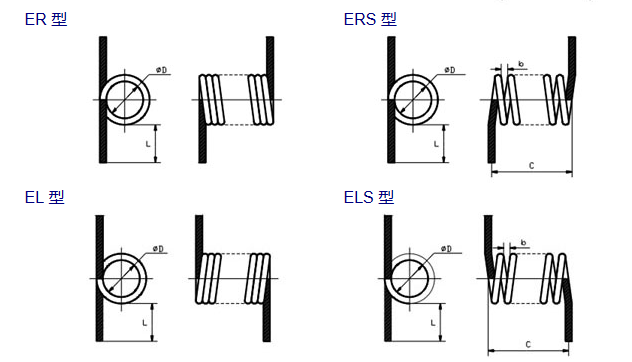

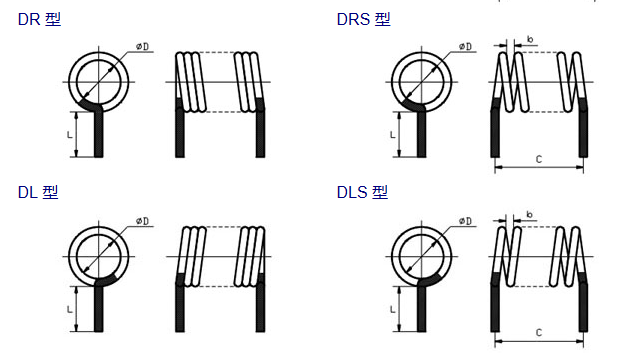

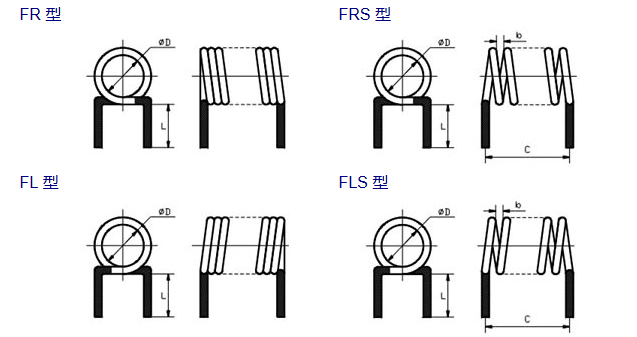

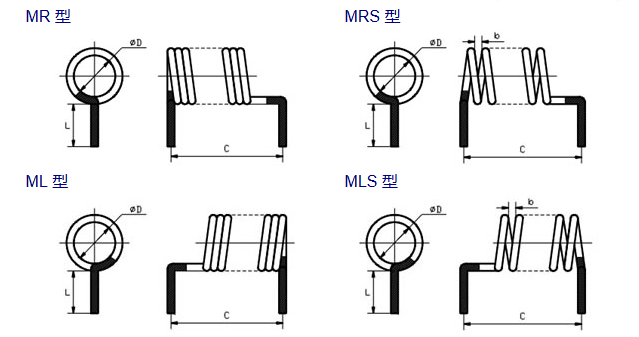

3.线圈类别
